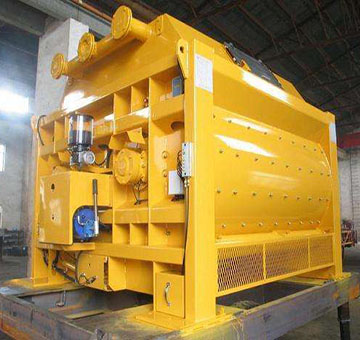

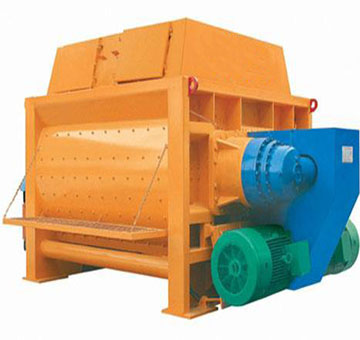

JS3000混凝土攪拌機每次出料為3立方米，也稱為3方混凝土攪拌機，循環周期是60S，180攪拌站主機使用的就是該機。
JS3000混凝土攪拌機，屬強制、高效型設備，可生產塑性、干硬性混凝土等多種混凝土。外形優美，攪拌時間短，功率強大，生產效率高，廣泛用于大、中型建筑施工、道路及生產混凝土制品的預制廠中，是生產商品混凝土的理想設備。
|
|
|
|
攪拌軸 JS3000混凝土攪拌機的攪拌軸由合金鋼鍛造而成，具有抗扭與抗彎強度 |

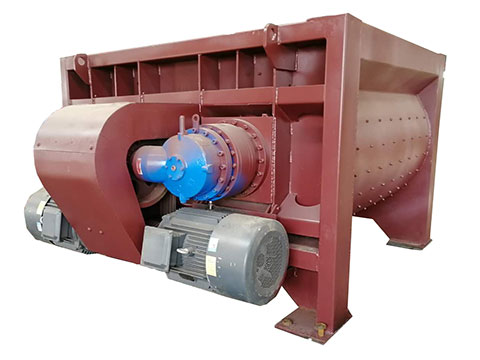

傳動裝置 采用兩個行星齒輪減速機傳動，該設計結構緊湊，傳動平穩，噪聲低，使用壽命長。 |
|
|
|
|
軸端密封 JS3000混凝土攪拌機采用雙浮動油封環及特制的密封件與高壓油脂相結合的結構，延長了軸端密封使用壽命。 |
全自動油脂潤滑 所有潤滑點均由電動油脂泵通過遞進式分配器潤滑。油脂壓力高，粘度大，且耗油量小，減少了油脂對混凝土的污染。 |
|
|
|
|
攪拌裝置 攪拌臂軸向及徑向均為流線型，攪拌過程中不僅對物料產生徑向切割作用，而且更有效的起軸向推動作用，使物料攪拌更劇烈，短時間達到混凝土的均質狀態，且由于攪拌裝置設計特，提高了水泥利用率。 |
液壓卸料裝置 避免了啟動卸料帶來的由于氣壓不足打不開卸料門的現象，并"半開"角度可以任意調節，設手動開門裝置，在緊急狀態下可通過壓動手動卸料手柄打開卸料門。 |
| JS3000混凝土攪拌機詳細參數 | |||
| 出料容量 | 3000升 | 攪拌電機功率 | 2x55kw |
| 進料容量 | 4800升 | 提升電機功率 | 30kw |
| 生產率 | 150-180m³/h | 攪拌電機功率 | 18.5kwx2 |
| 骨料大粒徑 | 100mm | 供水精度 | 誤差≤2% |
1. 攪拌系統
攪拌系統是由電動機、皮帶輪、減速器、開式齒輪、攪拌筒攪拌裝置、供油裝置等組成。
電動機直接與擺線針減速器相接，減速器兩輸出軸通過兩對開式齒輪分別帶動二根水平配置的攪拌軸反向等速回轉。
攪拌筒的圓弧部分是焊接成的，攪拌筒內鑲有五種襯板，均用沉頭螺釘與筒體聯接緊固。
攪拌筒上的四個觀察蓋在掀開90°后能相向推出。
2. 上料系統
上料系統由卷揚機構、上料龍架、料斗、進料嘴等組成。
制動電動機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪牽引料斗沿上料架軌道向上爬升，當爬升到一定高度時，料斗底部斗門上的一對滾輪進入上料架水軌道，斗門自動打開，物料經過進料嘴投入攪拌筒內。為保證料斗準確就位，在上料架上裝有限位開關。上限位有兩個限位開關，分別對料斗上升起限位和安全保護作用。下限位只有一個限位開關，當料斗下降至地坑底部時，鋼絲繩稍松，強簧杠桿機構使下限位動作，卷揚機構自動停車。下限位及彈簧杠桿機構均裝在上導軌頂部。上料架上部是可以折疊的。用螺栓聯接，運輸時將其折疊，以便降低運輸高度。
制動電機可保證料斗在滿負荷運行時可能性地停在任意位置，制動力矩的大小由電機后座的大螺母調整。
3. 供水系統
供水系統由水泵、節流閥、清洗裝置、噴淋裝置組成。
JS3000混凝土攪拌機通過氣缸帶動節流閥可調節水的流量，面供水總量由電子稱調節。
4. 卸料系統
卸料系統由卸料門、氣泵、換向閥、分氣閥、氣缸、電氣等機構組成。
JS3000混凝土攪拌機的卸料門安裝在攪拌機底部，通過氣缸，實現氣動卸料。以及卸料門的開閉位置，通過調整密封條的位置可保證卸料門密封。JS3000卸料手動操作桿是為臨時停電時應急卸料和氣缸失靈時卸料之用，平時應將其拆下，以防傷人。
5. 電氣系統
JS3000混凝土攪拌機電氣控制線路設有空氣開關、熔斷器、熱繼電器，具有短路保護、過載保護的功能。所有控制按鈕及空氣開關手柄和指示燈均布置在配電箱門上，并設有門鎖。按鈕外面設有防護罩。
JS3000混凝土攪拌機配電箱內的電器元件裝在一塊緣板上，安全可靠，操作維修方便。
電氣控制電源為380V三相四線制電源，電壓允許誤差為±10%，否則禁止使用。若用戶自備發電電源，容量應≧100KVa。電動機的表面溫升≦60℃，帶電部分對外殼緣≧0.5MΩ。
設備價格
鄭州昌利對JS3000混凝土攪拌機質量把關十分苛刻，只為做出優良的攪拌設備，讓您在使用中有更好的過程體驗，在您積累財富的路上助您一臂之力！
如需了解JS3000混凝土攪拌機價格，請撥打鄭州昌利業務電話：187 6885 0222，在確定建站型號和具體配置后，昌利會為您提供精準的價格明細。
